防化单兵无线图传方案

2020-11-22 18:44

一、系统概述

该系统基于TDD-OFDM无线通信原理，结合图像压缩编码技术，实现高速移动中图像传输。内置TDD-OFDM双向通信系统，具有点对多点、图像传输、语音对讲、数据传输等功能，能方便为用户提供双向的数据信号传输、检测和控制。系统所有组件体积小、重量轻，配合小型摄像机，可将标清图像传至后方，绕射能力强，支持非视距传输，具有多种加密方式。广泛应用于公安、国安、技侦、质监、环保、消防、边境等特殊行业。

该系统是一种功能完善，结构紧凑的专业TDD双向传输设备，主要包括TDD-OFDM信道调制模块，高效H.264信源编解码模块，以及功能强大的CPU控制单元和特制的射频放大模块。本设备采用双向TDD-OFDM传输信道，使本系统设备在传输大量的前端音视频节目流的同时还可以传输反向音频数据，达到一个通道传输双向数据的目的；高效率的最新H.264编码格式，前端音视频采集部分可以以最大的数据压缩率输出最清晰的图像和音频信号；功能强大的控制单元，可以有效协各基本单元之间的通讯和进行内部业务对接和进行信号层面的基本控制；为本设备信道特制的射频放大模块，功耗低，效率高，极大提高无线信号的有效覆盖范围。

二、系统示意



系统框图

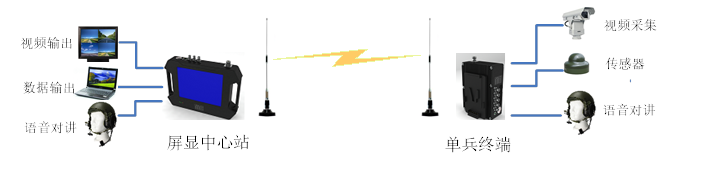

系统拓扑图

该系统工作在TDD双向通信状态，工作模式1对1，同频工作。单兵图像传输至中心站，中心站，中心站实时显示，同时输出AV音视频信号。语音传输，中心站可与单兵实时语音通话。数据传输，单兵端传感器数据并行传输至中心站，数据通道双向传输，数据率9200pbs~15200bps。

三、主要设备介绍

1. 单兵便携终端GS800iT1-D5S

   主要技术指标：

数字 信道	调制	TDD-OFDM
	带宽	2M/4M/8M
	信道时延	200ms
	接收灵敏度	-104dBm@2MHz低码率
	加密方式	AES128位
	支持移动速度	≥600 km/h
发射 参数	频率	310MHz~800MHz8信道可调
	功率	2-5W
	天线	鞭装5dBi
	供电	锂电池
	电压	DC 12V
	功耗	小于30W
	整机重量	1.6kg
	电池重量	0.8kg
	电池容量	10.2AH
图像 处理	编码	H.264
	制式	PAL/NTSC
	格式	1080P
	帧率	25
尺寸	不含电池	170*124*75mm（天线外置）
固定方式	锂电外挂	背包背负
环境	工作温度	-20℃—60℃
	储藏温度	-35℃—75℃
