海上多船对单船传输方案

2020-11-23 21:13

海上双向同频点对多点图传方案

一、系统简介

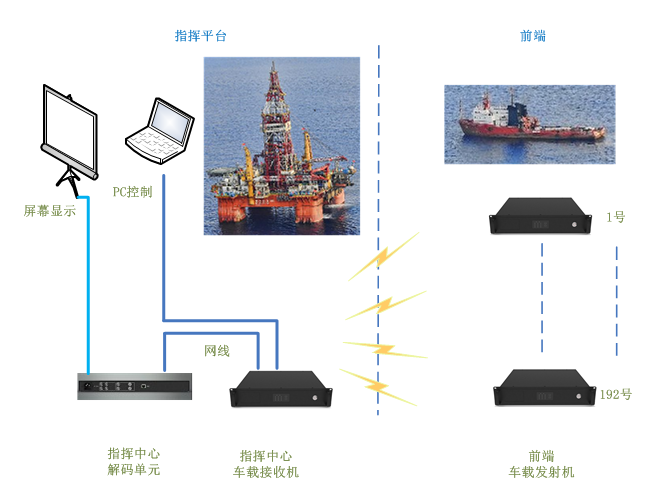

系统应用图如下：



1、方案介绍:

该方案由多台车载发射机、1台车载接收机和1台解码单元组成。

前端——拖船携带车载发射机和音视频采集设备前往目标海域，在指挥平台覆盖范围内与之通信，上传音视频并与指挥平台对讲。

指挥平台——使用车载中心站，支持192路前端设备同时在线，通过PC控制选择其中8路前端同时通信，配置高性能的H.264编解码单元可同时查看8个拖船拍摄的视频并通过对讲进行部署。

2、方案特点：

Ø   全双工的音视频传输

相较于行业内同类型产品，本系统开创性的实现了音视频全双工传输，即在上传音视频信号的同时，由基站向车载终端发送音视频信号。全双工的传输，音视频完全同步，图像清晰，语音响亮、对讲清楚，无相互干扰。

Ø   领先的传输技术

该系统是在整合最新4G技术、LTE技术优势的基础上，研发设计的最新一代多址无线通信技术，采用先进的编码调制技术，以TDD双向同频组网技术、OFDM技术、LDPC纠错码技术、H.264编解码技术为核心，实现的同频多用户高速实时双向传输技术。

Ø   支持多种安全保密机制，保证系统安全和信息安全

纯数据传输通道，可同时具备信道加密、信源加密和上层应用加密三种方式。

Ø   无线传输覆盖范围大

传输信道灵敏度高，并具有抗长时延和强多径的能力；业内领先的载噪比门限。

Ø   抗衰落和信道时变能力强

适合典型SUI衰落信道并经过全面测试。经过大量典型外场测试验证了产品的抗衰落能力。经过多种环境运动测试。

Ø   图像质量好、延时小

针对特殊使用场景进行过专门优化，比如夜间环境和高对比度环境。整机延时控制在几百个毫秒内。

Ø   发送设备功耗低

后端功率放大部分使用了专门算法进行过优化，有效控制了功率器件在狭小封闭仓内的发热，保障了设备的安全性和稳定性。



该方案是双向图传系统的点对多点同频组网应用，在信号覆盖范围内的任意8个前端设备，使用同一频率、同时与中心站通信，中心站通过PC控制平台选择任意8个前端通信，查看每个前端采集的图像并听取语音，同时中心站可向所有已联通的前端设备发送反向语音，下达指挥命令，进行统一部署。

系统支持最多192个设备在线，通过控制平台任选8路图像实时显示，其中4路大画面，4路小画面，并列显示于屏幕墙。控制平台可任意更改配置。

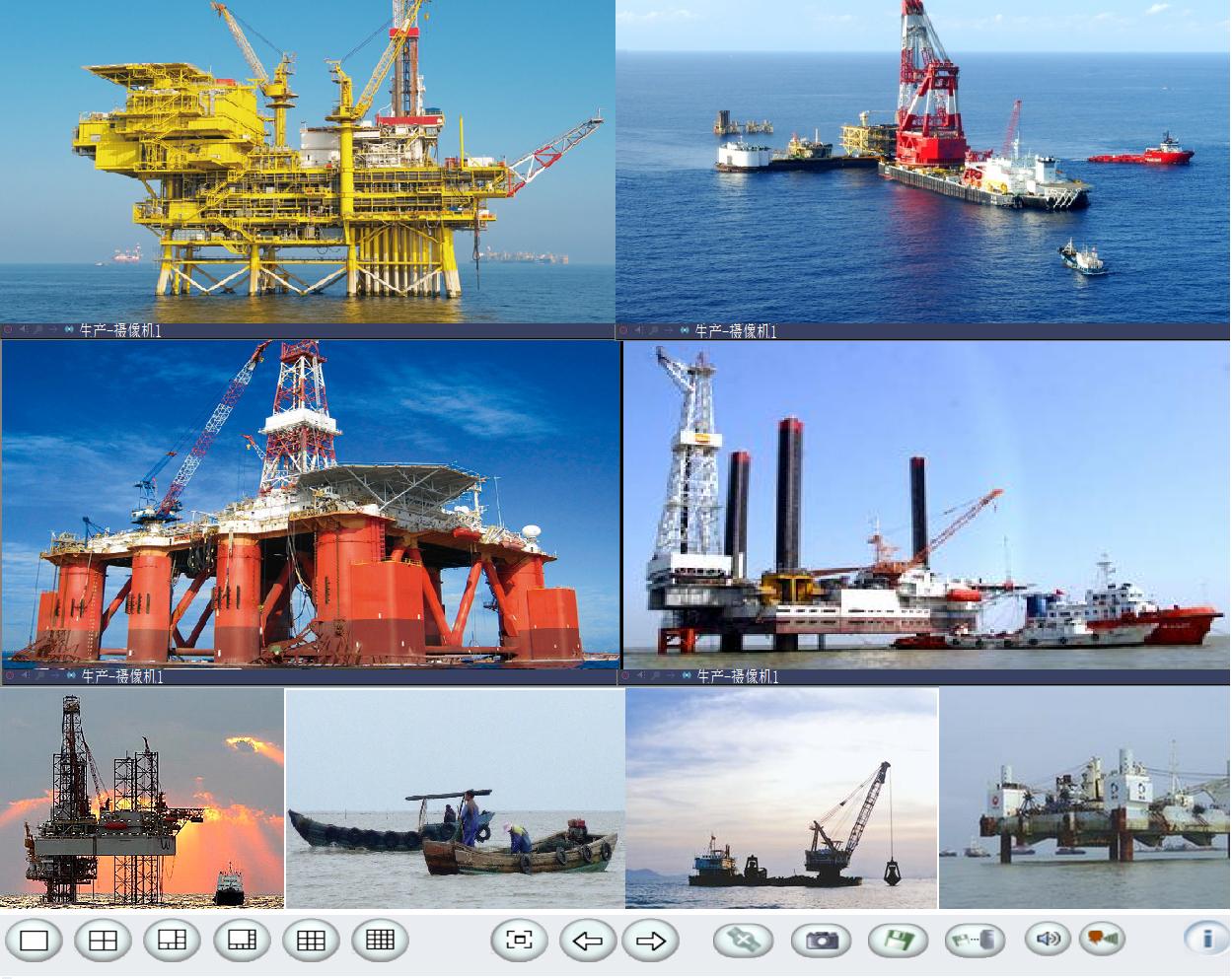

图像显示效果图：
