单兵中继图传方案

2020-11-23 21:49

一、 系统介绍

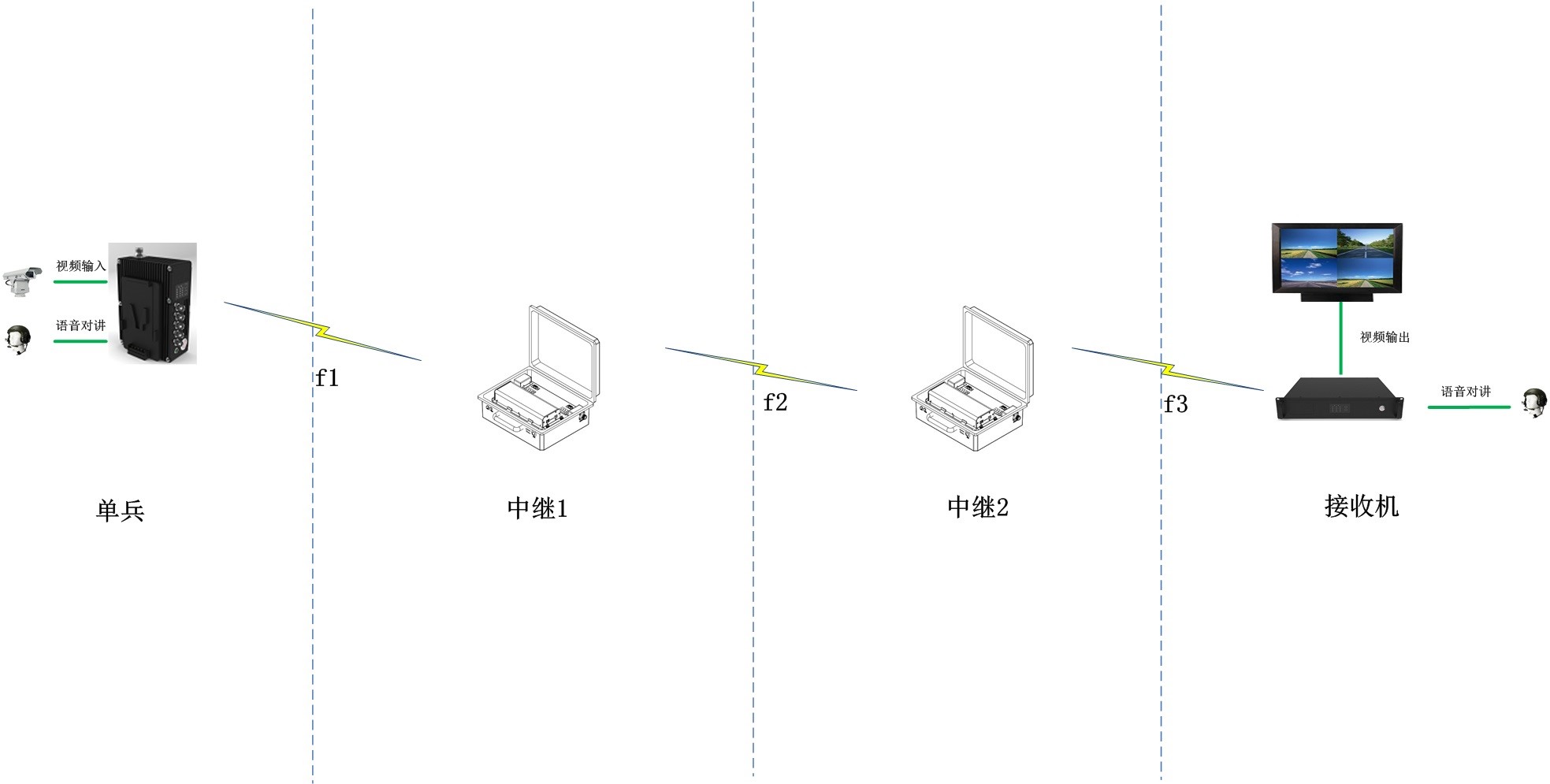

系统总体框架图如下：

包括单兵，中继1，中继2，接收机四台设备。实现前端单兵和接收机之间的单向视频和双向语音的传输。

1-2公里距离：单兵直连接收机；

2-3公里距离：单兵通过中继1连接接收机；

3-4公里距离：单兵通过中继1和中继2连接接收机。

接收机通过切换来接收三种设备

二、设备参数

1、单兵







    本产品是一款增强型的单向无线图像传输设备。除了标准的高性能H.264信源编码模块、信道调制模块、控制单元和特制的射频放大模块，还配备了增强型语音对讲模块。最大输出功率提升至2.5瓦，增大了信号的有效覆盖范围，延长了传输距离；最新的H.264高清编码模块以最优码率对图像和音频采样信号进行编码压缩；功能强大的控制单元，可以有效协调各基本单元之间的通讯，同时进行内部业务对接和信号层面的基本控制；增强型的语音对讲模块，具有较大的输出功率和极高的接收灵敏度，可以在复杂环境下进行超远距离的对讲通信。

2、中继

本产品是在整合最新4G技术、LTE技术的基础上，自主研发设计的最新一代无线通信设备。主要包括高性能信道调制模块，以及功能强大的CPU控制单元和特制的射频放大模块。本设备功能强大的控制单元，可以有效协同各基本单元之间的通讯，进行内部IP业务的数字对接，进行信号层面的基本控制等。基于IP接口的TDD-OFDM基带调制板，网络接口，数字中继传输，可直接用于图传中继，无需视频编解码，节省功耗，降到时延。本产品整体防水设计，适应不同恶劣环境，内置大容量锂电池，可连续长时间工作，同时支持实时电量显示，结构美观合理，射频性能优异，传输距离远，续航时间长，适用于远距离无线应急通信。



3、接收机

本产品是一款增强型的单向无线图像传输设备。除了标准的高性能H.264信源编码模块、信道调制模块、控制单元和特制的射频放大模块，还配备了增强型语音对讲模块。最新的H.264高清编码模块以最优码率对图像和音频采样信号进行编码压缩；功能强大的控制单元，可以有效协调各基本单元之间的通讯，同时进行内部业务对接和信号层面的基本控制；增强型的语音对讲模块，具有较大的输出功率和极高的接收灵敏度，可以在复杂环境下进行超远距离的对讲通信。
