车队应急通信方案

2020-11-22 18:07

系统介绍

1、系统总体框架如下：







该系统是针对车辆编队专门研发的无线图传系统。由组员车、组长车和指挥车三部分组成，五辆车组成一组，包含一辆组长车，指挥车指挥调度十辆组长车，形成一个组员到组长，组长到指挥中心的两级链路。

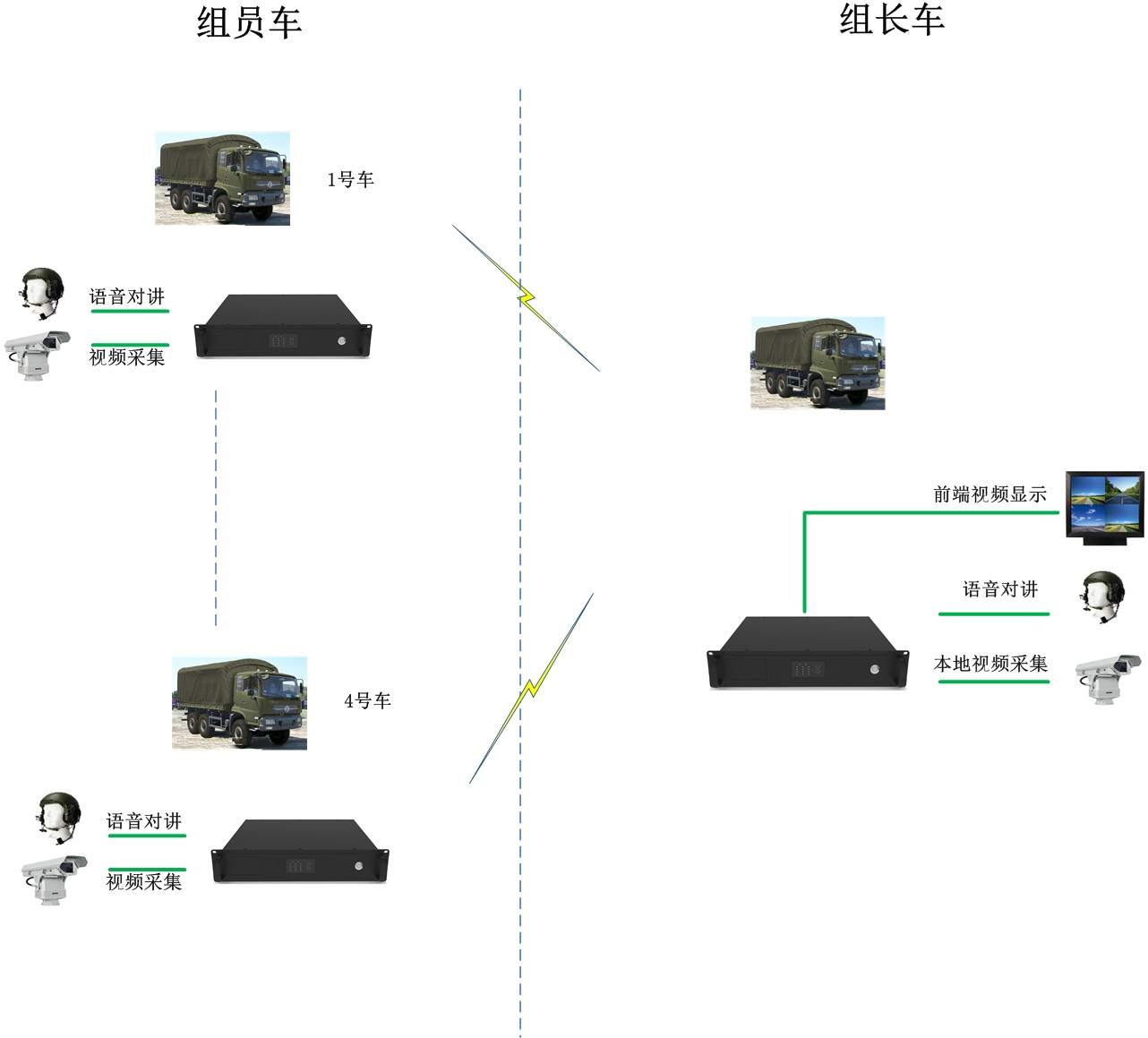

2、组员到组长的系统框架如下：







组员车1--4——携带车载前端和摄像头进入现场执行任务，现场画面上传至组长车，并与本组内的所有成员实时对讲。

组长车——与4路组员实现透明互联，同时实时接收四路的现场画面，切换控制与本组内所有成员实时对讲，下达控制指令。同时接受来自指挥车的指令，根据指令实时上传指挥车所需的任意一个画面，或者前端四路的一个四画面图像，并与指挥车实时对讲。



3、组长到指挥车的系统框架如下：

组长车1--10——实时接收本组四路的现场画面，切换控制与本组内所有成员实时对讲，下达控制指令。同时接受来自指挥车的指令，根据指令实时上传指挥车所需的任意一个画面，或者前端四路的一个四画面图像，并与指挥车实时对讲。

组长车——与10路组长实现透明互联，实时接收前方任意一辆车的现场画面，与组长实时对讲，根据现场情况下达控制指令。







二、系统特点

       1、链路清晰，分工明确，效率高

      本系统内各组长分别负责各自小组，指挥中心根据现场情况下达指令，指挥各个组长，具体操作由组长来完成，提高效率。

     2、灵活切换现场画面

     模式一：指挥中心下达指令，由组长切换上传现场画面

     模式二：现场画面自动轮询上传
