士兵通信系统

2020-11-22 18:12

1、系统介绍

随着世界军事科技的发展，现代战争对通信的依赖越来越大。特别是局部战争，反恐战争，应急事件处理，对数字化、组网、快递通信的需求提出更高的要求。一定程度上，通信的成败决定了战争的输赢。现代军事通信的特点已经向数字化、网络化、宽带化、组网型发展。单兵组群通信系统就是应对这些需求而研制，系统具有全数字化，窄带、宽带结合，自组网，体积小巧，便于单兵携带和使用的特点，特别适合战斗班组、行动小组的现代通信需求，典型应用是侦察、训练、消防、应急、维和行动等。



2、系统组成

系统由中心站、视频服务器、中继台、单兵系统5部分组成。系统容量为4-8路双向数字视频、2路数字语音，256个单兵、16个可划分班组。

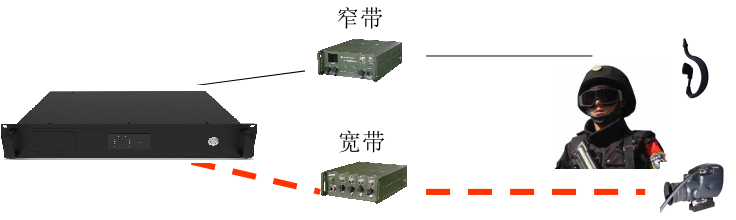

工作模式为双频双模，数字语音和基本调度指挥业务使用150MHz-400MHz专用频率，使用单个12.5KHz频点。数字视频业务使用国家规定的340MHz应急视频传输频率，或临时使用500-700MHz内空闲的频率，2/4/8兆带宽。在窄带是主用频率、常开工作，宽带载频受窄带信号控制，按需启用，用好就关。

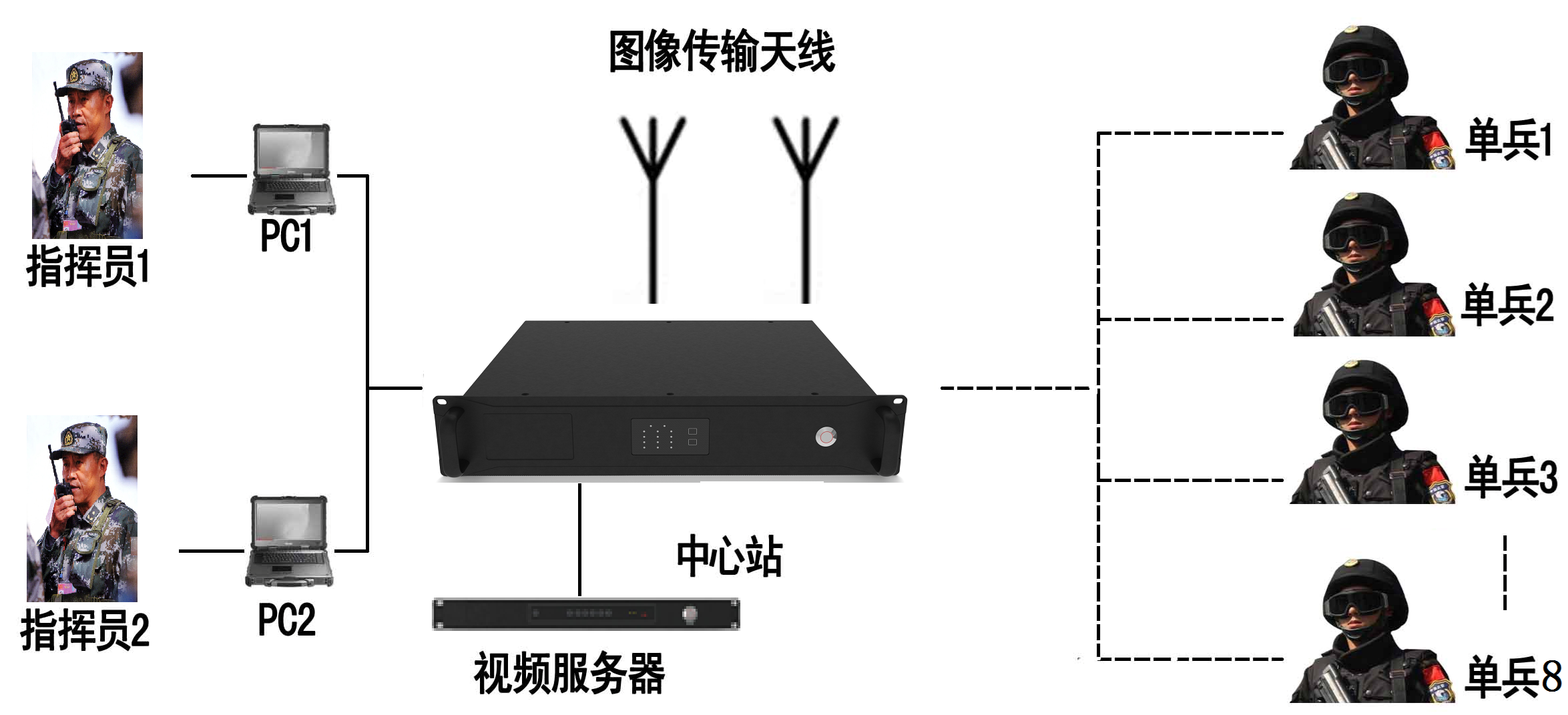

2.1中心站和指挥系统

中心站由中心站主机、视频服务器、指挥调度计算机组成。中心站主机由2U标准机箱组成，可以方便地安装在指挥车上。中心站接口丰富，有话筒、串口/USB、窄带电台开关/发信指示（载波1)、宽带电台开关/发信指示 (载波2）、显示屏、中心站后部接口(从左至右）、802.11X天线（备用）、光缆接口、音视频输入输出接口、网口、音量旋钮、电源总开关、350MHz外接天线接口。

宽带中继台（室外基站）用于中继单兵和中心站之间的宽带视频信号，宽带中继台（室外基站）具备如下接口：光缆\网线接口、1-4号载频接口(从上至下：天线、调试串口和电源开关）。

窄带数字中继台(室外基站）用于中继中心站和单兵之间的窄带数字信号，具有调试口、350MHz天线接口、GPS天线接口、电源开关。

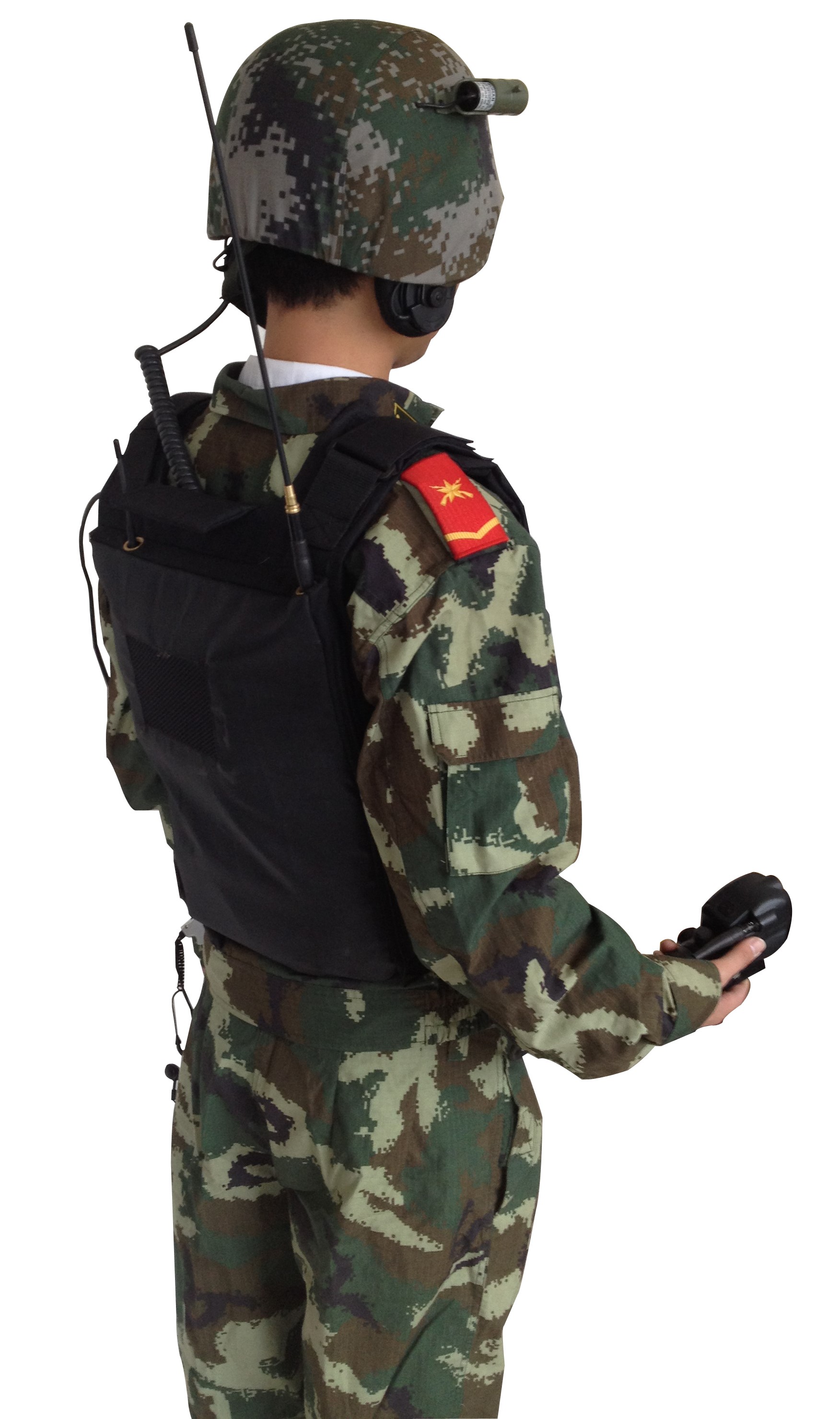

2.2单兵系统

单兵系统由5个部件组成：1.主机（主机）、2.综合腕式显示器（腕显）、3.综合护目镜（或者）、4.综合瞄具（简称瞄具）、5.外接电池组（外电池）、6.预留一个综合加密口，可外接加密机。

2.3中继站

中继站的架设和信号覆盖范围，中心站一般放置在指挥车上，与一号基站采用网线或光缆方式连接，也可以采用无线方式，根据现场情况决定。一号基站与二号基站采用无线中继方式，根据二者天线高度，中继距离约500米到2Km。单兵可以在一号和二号中继站之间自动切换信号，单兵与中继站的通信距离根据具体情况而定。采用有无线二级中继方式。可以有效减少通信盲区。

信息化单元主机，信息化单元主机内置：1. 宽带数字电台、2. 窄带350MHz数字电台、3. GPS和惯性导航模块（外接）、4. 单兵计算机、5.  H.264视频编码器、6. 交换机、7. 综合控制单元、8.预留综合加密口，可外接加密机。

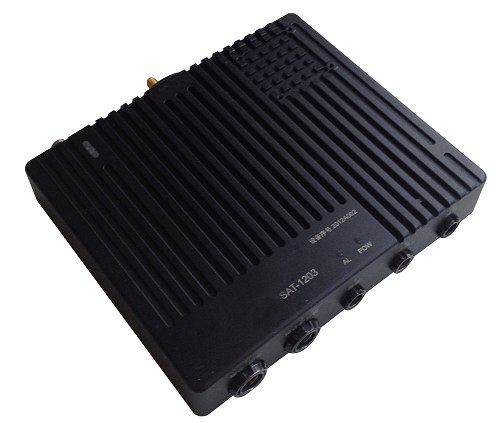

2.4单兵终端



顶部3个天线口：350MH、GPS（1.5G）、宽带（300-900MHz）：底部5个接口：综合（加密）口、综合护目镜(头盔摄像机+单目显示器+耳唛）、枪瞄、电源、腕式显示器

三合一综合腕式显示器

综合腕显包括：

①高清显示器

②弹性护腕带

③对讲和拍照按钮

⑤脉搏传感器

 将腕显、脉搏传感器、对讲和拍照键三者用柔性护腕带结合在一起，舒适方便。

主机内置GPS和惯性双模导航

1. 采用高灵敏度GPS模块，定位精度达5-15米

2. 无GPS信号的室内、隧道、地下室。用惯性导航模式，算法和精度正在逐步提高，目标是平稳步行条件下误差小于2-5%，跑步和激烈动作，单兵位置误差小于10-20%。（正在调试中）
