无人机无线图传方案

2020-11-23 11:17

一、系统简介

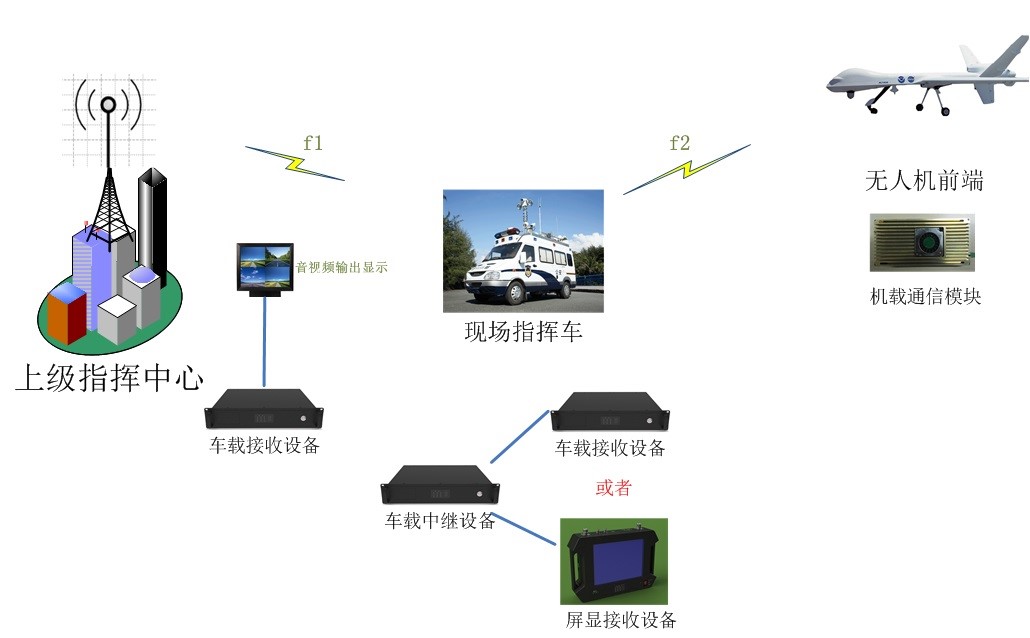

系统拓扑图如下：

本方案包含指挥中心、现场指挥车、无人机前端三部分。

无人机前端——集成于无人机上，可以在不同环境中将周围图像实时发送到现场指挥车。

现场指挥车——车载/屏显接收机接收来自前端的现场图像，并通过车载中继设备传至指挥中心。

指挥中心——车载接收机接收来自指挥车车载中继上传的前端的现场图像。

此方案结合了移动前端灵活便携的特点和中继站远距离通信的优势。

二、 产品参数

1、机载通信模块

产品概述：

本产品是针对无人机通信专门研发的高清微型传输模块，是在整合最新4G技术、LTE技术的基础上，自主研发设计的最新一代无线通信设备。采用目前多用户无线通信领域最先进的编码调制技术，以TDD-OFDM技术、LDPC纠错码技术、高清H.264/H.265编解码技术为核心。能够在“高速运动中”、“非视距条件下”实现高速实时数据传输。本产品体积小重量轻，结构设计美观合理，射频性能优异，传输距离远，功耗低，续航时间长，是无人机通信的理想选择。

本模块内结合高清H.264编码模块，前端音视频采集部分可以以最大的数据压缩率输出最清晰的图像和音频信号，支持HDMI、接口。为本模块特制的射频放大模块，在保证通信距离的同时，最大限度减小对无人机原有控制单元的射频干扰。

技术指标：

调制方式	TDD-OFDM
系统时延	200毫秒
移动速度	300 千米/小时
工作频段	200MHz～800MHz(用户定制)
接收灵敏度	-106dBm@2MHz
动态范围	+10dBm～灵敏度
载噪比门限	0.5dB
天线接口	SMA
高清接口	HDMI/SDI
解码类型	H.264
图像制式	PAL/NTSC
图像分辨率	720P/1080i/1080P
产品重量	140克
产品尺寸	90x70x20mm
